建筑模板施工这样交底

一、建筑模板施工工艺流程

（一）测量放线

操作要点：

1、按图纸要求在每道剪力墙、柱周边放线画出轴线、剪力 墙 边 线 及 控 制线。

2、按构件截面边线焊接截面控制筋（或植筋），柱每个方向两根，剪力墙内截面控制筋设置间距≤600mm，从板顶向上 5-8cm 设置。

（二）搭满堂脚手架

操作要点：

钢管脚手架模板支撑体系，一般标准层（100 厚）板下立杆间距不得大于1.2m，梁下支撑立杆间距不得大于0.9m，扫地杆距楼面≤200mm，第一道水平杆步距≤1.5m。板厚大于 120或层高大于 3m 或梁高大于 700 时，支撑体系应按专项方案执行。

（三）梁底模支设

（四）梁侧模支设

操作要点：

梁建议采用对拉螺杆、或“木夹具”进行加固，也可采用“步步紧”加固，梁高超过 600mm 时及边梁侧模应加穿对拉螺杆加固。

建筑模板施工这样交底，是个工人都能看懂

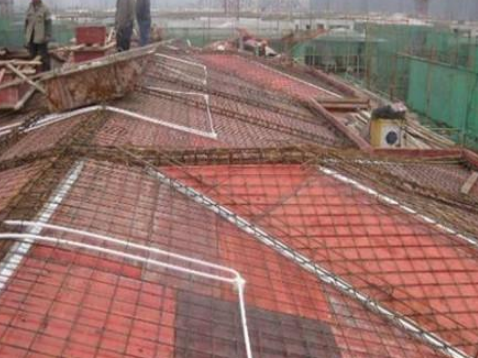

（五）板模板支设

操作要点：

模板铺设完成，按照 500mm 标高线拉对角线检查模板面标高、平整度。
